星座45G大画幅相机8×10改装计划(11-6更新)

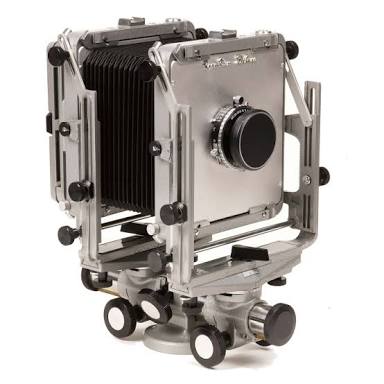

通过为现有的星座45D型相机增加新组件,达到可以拍摄8×10画幅的目的。本方法同样适用于大多数单轨4×5幅面相机。选择星座45D主要有两个原因:第一这个机器保有量大,这意味着更低的改装成本以及延长轨容易找价格便宜,因为810镜头的焦距都比较长;其次这个机器很轻,全重只有3.5公斤,几乎是除了vx125以外的星座单轨里最轻的。下图是45D。

为什么选择8×10画幅?因为现有的个人用扫描设备一般最大对应A4尺寸,市面上的办公用文件袋也是A4尺寸,耗材非常好找。

底片很贵怎毛办?很简单,请参考本站的另外一篇文章《如何用相纸充当大画幅底片》(Large format paper nagitive photography)。

需要制作的组件主要有四个:

  • 锥形皮腔。前口需要与原来的星座皮腔接口一致,请参考照片。皮腔的形状有专门的软件可以辅助设计,输入前组和后组的尺寸即可输出需要的图纸,软件的连接。皮腔材料范围很广,笔者采用硬卡纸,内壁喷涂亚光漆防止眩光,外壁涂布Soft99人造革涂料彻底遮光。结合部用胶水粘牢,前后两个法兰盘用胶合板制作。
  • 后组木框。这个没什么好说的,就是四条截面一致的木条拼成一个正方形,长度上两长两短,不要用四根一样长的设计,强度会极大降低。推荐木工胶水配合木螺丝的结合办法,简单快捷,如果能做燕尾槽就更好了。做好后根据前后法兰盘的厚度用钉入定位块。所有的内壁都必须喷涂亚光漆以防止眩光,因此整体都喷涂为黑色是最简便的方法。
  • 后组固定卡钳。卡钳的作用是固定后组框,因此必须做的非常结实。如果没有足够厚的木料,就用数块木料用胶水粘接后用重物压着数日。用电钻在木料上打出一个直径与轨道相同的圆孔,再锉出齿条槽,打一个贯穿两侧的圆孔用于固定,最后用锯条锯出一条缝隙。用数个木螺丝将完工的木框和卡钳固定在一起。
  • 对焦玻璃框组件。

改装剩下的4×5后组如何有效利用?很简单,再做一个木质前组和锥形皮腔进行配套,就得到了一台非常轻便的4×5外拍单轨机,机动性和操作性完全不输给仙娜F。

非常遗憾的是,经过反复考虑,还是否定了TOYO 45D改8×10的方案,原因如下

  1. 轨道截面过小,不易稳定。
  2. 8×10后组为固定的,没有任何调节甚至不能对焦,无法严谨的发挥8×10的效能。

决定用星座45G型进行8×10改装,原因如下

  1. 框架的立柱结构可拆卸,非常容易改装。拆下立柱部分后将框架锯断,只保留框架的垂直边部分,将这部分与新8×10框架连接起来即可,机器将具备45G具备的全部调节功能。
  2. 配件容易入手,一个后组大约600人民币,加上原来的45g不到3000块(在笔者的店的情况),如果买一个45G放弃4×5功能直接用于改装,整机成本可以控制在1800块以下。
  3. 改造工具要求低,基本上手工具即可,螺丝刀,钢锯,螺丝钉和木工胶水。

除了45G,可能还需要购入810皮腔和对焦玻璃,当然自己做也可以。

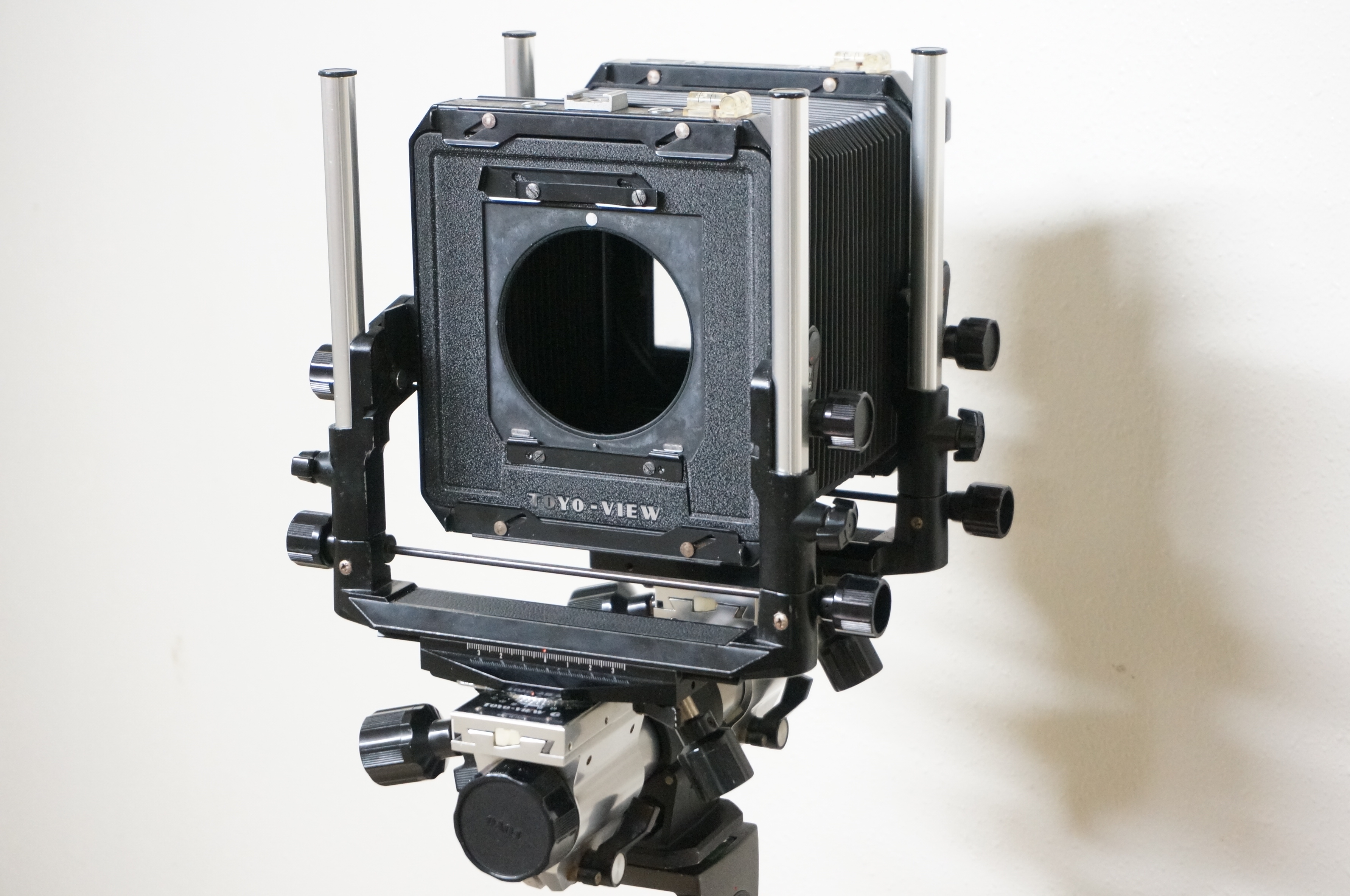

DSC01220
